卷积神经网络（CNN）
从 MLP 的归纳偏置不足讲起，理解卷积层（局部连接、参数共享、平移等变）、步长/空洞卷积与特征图尺寸计算、池化、感受野，以及 LeNet/AlexNet/VGG/ResNet 等经典网络与残差连接。
🎯学习目标
- 理解 MLP 的不足与 CNN 的归纳偏置（局部性、平移等变、参数共享）；
- 掌握卷积层的五个视角、多通道卷积与参数量计算；
- 掌握步长 stride、填充 padding、空洞卷积及特征图尺寸公式；
- 理解最大/平均/全局池化、1×1 卷积、降采样与上采样；
- 掌握感受野、特征图概念，编码器-解码器与 U-Net；
- 熟悉 LeNet/AlexNet/VGG/GoogLeNet/ResNet 与残差连接。
1从 MLP 到 CNN
MLP 是通用、简洁、易并行的近似器，但缺点明显：
图像具有局部性与平移不变性：相关的事物聚集在一起，相距甚远的可假设相互独立；同样的内容在不同位置应被同样处理。
若假设输出是输入的局部函数，并对每个局部用相同权重（权重共享）计算，就得到了卷积神经网络。
MLP的问题：
- 全连接：每个神经元连所有像素
- 参数太多：1000×1000图像需要10亿参数
- 没有"局部性"假设：不知道图像的局部相关性
CNN的改进：
1. 局部连接：只连局部区域
2. 权重共享：所有位置用同一组权重
3. 平移不变性：同样的内容在不同位置被同样处理
归纳偏置：
- CNN假设图像有"局部性"和"平移不变性"
- 这些假设是对的，所以CNN效果好
- 如果假设不对（比如全局关系很重要），CNN效果就差
参数量对比：
- MLP：1000×1000×1000 = 10亿参数
- CNN（3×3卷积核）：3×3×通道数 = 几百个参数
- CNN参数量少几个数量级！
平移等变性：
- 输入平移，输出也平移
- 比如：猫在左边 → 特征在左边
- 猫在右边 → 特征在右边
- 这对图像处理很重要
2卷积层与五个视角 ⭐
卷积层是一种受约束的线性层：其权重矩阵是 Toeplitz（托普利茨）矩阵（每条左上到右下对角线元素相同）。约束带来更少的参数 → 更易学习、更少过拟合，且能应用于任意尺寸输入。
就像用放大镜看照片：
- 放大镜 = 卷积核（3×3 的小窗口）
- 照片 = 输入图像
- 扫描过程 = 卷积核在图像上滑动
每到一个位置：
1. 看看窗口里的像素
2. 和卷积核做匹配
3. 匹配程度 = 输出值
不同的卷积核找不同的特征：
- 边缘检测核 → 找边缘
- 模糊核 → 做模糊
- 锐化核 → 做锐化
卷积层的五个视角
平移等变
输入平移，输出同样平移。
区域块处理
对每个 patch 做处理。
图像滤波
卷积即滤波运算。
参数共享
各位置共用一组权重。
处理可变尺寸
可处理任意大小张量。
核心意思：
卷积 = 用"特征探测器"扫描图像，提取局部特征
举个例子：

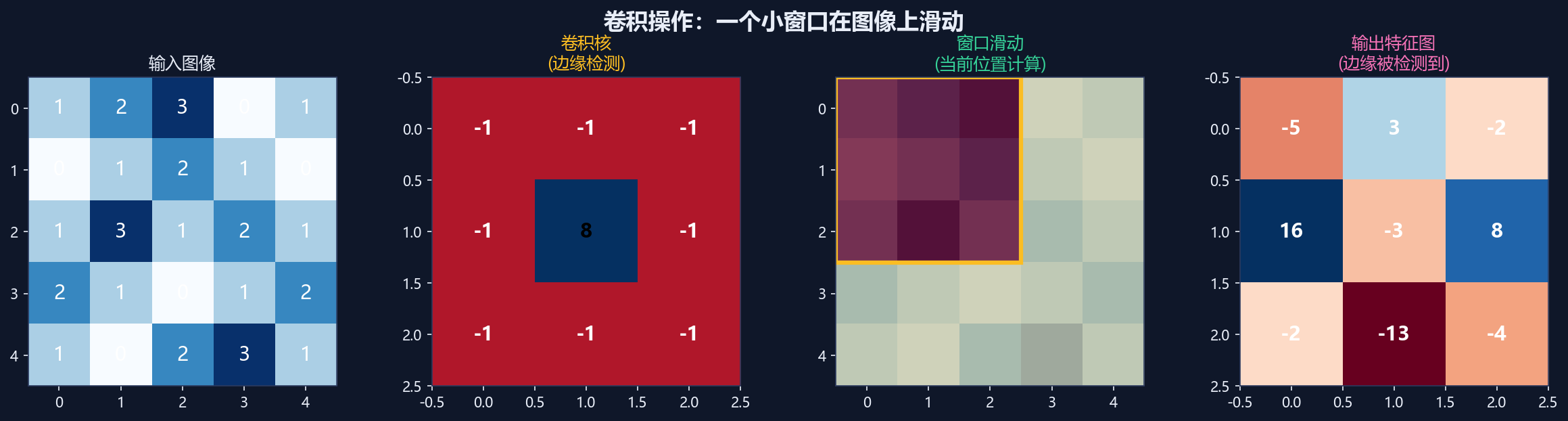

输入图像（5×5）：
1 1 1 0 0
0 1 1 1 0
0 0 1 1 1
0 0 0 1 1
0 0 0 0 1
卷积核（3×3，边缘检测）：
-1 -1 -1
-1 8 -1
-1 -1 -1
计算过程（在位置(1,1)）：
窗口：1 1 1
0 1 1
0 0 1
计算：1×(-1) + 1×(-1) + 1×(-1) +
0×(-1) + 1×8 + 1×(-1) +
0×(-1) + 0×(-1) + 1×(-1)
= -1 + -1 + -1 + 0 + 8 + -1 + 0 + 0 + -1
= 3
不同的卷积核找不同的特征：
卷积核 检测的特征
边缘检测核 找边缘
模糊核 做模糊
锐化核 做锐化
角点检测核 找角点
生活类比：
- 卷积核：像放大镜
- 图像：像照片
- 卷积过程：用放大镜在照片上滑动
- 每到一个位置：看看周围的像素，计算一个新值
为什么CNN有效？
因为图像有"局部性"：相关的事物聚集在一起，卷积核正好利用了这个特性。
3多通道卷积与参数量 ⭐
图像处理中卷积常指单通道滤波；但神经网络的卷积层更通用——把多通道输入映射为多通道输出。
- 多通道输入：对 RGB 图像 $x \in \mathbb{R}^{3 \times H \times W}$，用多通道滤波器 $w \in \mathbb{R}^{3 \times K \times K}$，对各输入通道分别滤波再相加，得到单通道输出；
- 多通道输出：用一个滤波器组 $\{w_0, \ldots, w_{C-1}\}$，每个滤波器产生一个输出通道（称为特征图 feature map）；
- 通用卷积层：把 $C_{in}$ 通道映射为 $C_{out}$ 通道，滤波器组是张量 $w \in \mathbb{R}^{C_{out} \times C_{in} \times K \times K}$。
每个滤波器参数 $$= C_{in} \times K \times K$$
（加偏置则 $$+1$$）
整层参数量 $$= C_{out} \times (C_{in} \times K \times K + 1)$$例：输入 3 通道、3×3 核，则每个滤波器有 $3 \times 3 \times 3 = 27$ 个参数；滤波器个数 = 输出通道数（题目未给则无法确定）。4步长、填充、空洞卷积与尺寸计算 ⭐
步长卷积（Strided Convolution）
标准卷积保持空间分辨率；步长卷积以步长 $S$ 跳跃扫描，实现下采样 $\mathbb{R}^{H \times W} \to \mathbb{R}^{H/S \times W/S}$。可显著降低算力/内存，但会降低卷积质量（"跳跃式扫描"漏细节），DFT 上可见混叠 aliasing 伪影。
输出 $$= \lfloor (W - F + 2P) / S \rfloor + 1$$ $$W$$=输入尺寸 $$F$$=卷积核大小 $$P$$=填充 $$S$$=步长
填充（Padding）
在输入边缘补零（P），可控制输出尺寸（如 same 填充保持尺寸不变）。
空洞卷积（Dilated Convolution）
把卷积核元素在空间上拉开间距（空洞率 d），在不降分辨率、不增参数的前提下指数级扩大感受野。等效核大小：
$$K_{\text{dilated}} = (K - 1) \times d + 1$$
5池化层（Pooling）
池化是一种降采样层，用某种聚合统计量概括一个图像块内的信息：
| 类型 | 聚合方式 | 作用 |
|---|---|---|
| 最大池化 Max | 取窗口最大值 | 对小平移稳定（不管边缘精确位置都有大响应） |
| 平均池化 Avg | 取窗口平均值 | 平滑、降采样 |
| 跨通道池化 | 在特征通道间池化 | 可实现旋转不变性（总有某角度滤波器响应） |
| 全局池化 Global | 对整张特征图池化 | $C \times M \times N$ → 长度 $C$ 的向量，常用于输出端 |
此外还有非线性滤波层：与卷积类似在张量上滑窗、相同独立处理，但执行的是局部窗口的非线性函数（如池化即一种）。
核心意思：
池化 = 缩略图，把大图变小，保留最重要信息
举个例子：

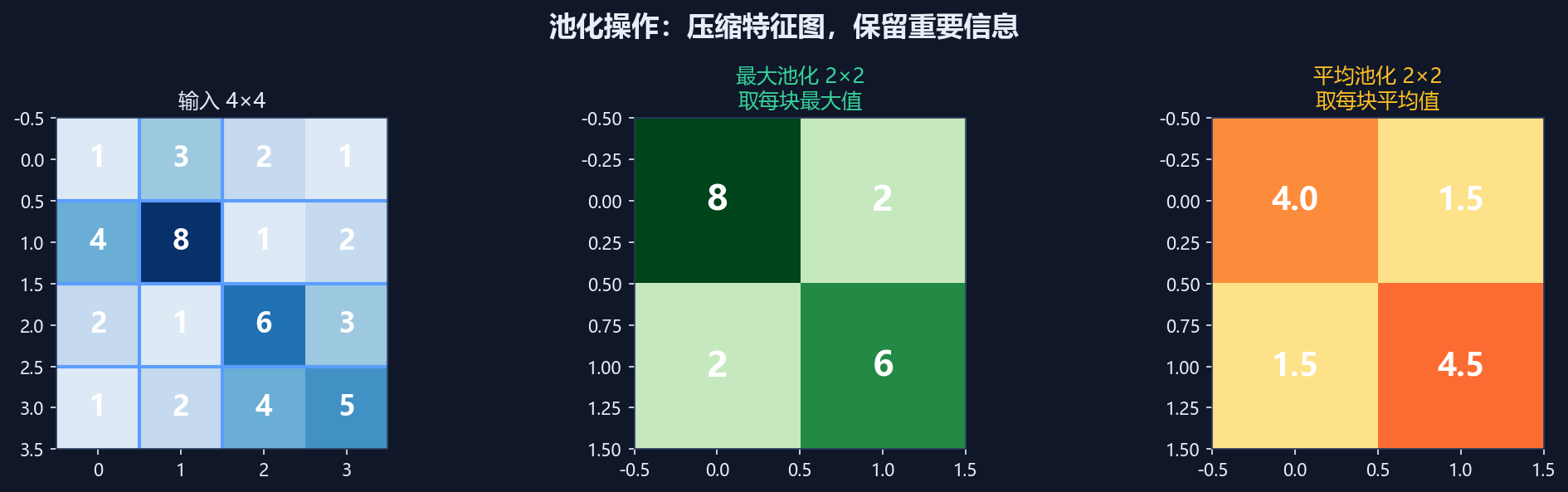

输入特征图（4×4）：
1 3 2 1
4 8 1 2
2 1 6 3
1 2 4 5
最大池化（2×2，步长2）：
每个2×2区域取最大值：
区域1：[1,3,4,8] → 8
区域2：[2,1,1,2] → 2
区域3：[2,1,1,2] → 2
区域4：[6,3,4,5] → 6
输出：
8 2
2 6
平均池化（2×2，步长2）：
每个2×2区域取平均值：
区域1：(1+3+4+8)/4 = 4.0
区域2：(2+1+1+2)/4 = 1.5
区域3：(2+1+1+2)/4 = 1.5
区域4：(6+3+4+5)/4 = 4.5
输出：
4.0 1.5
1.5 4.5
对比：
方法 特点 用途
最大池化 保留最显著特征 分类任务
平均池化 保留整体信息 特征压缩
生活类比：
- 池化就像做缩略图
- 把4×4的图变成2×2的图
- 但保留了最重要的信息
为什么需要池化？
1. 减小特征图尺寸，降低计算量
2. 扩大感受野，看到更大范围
3. 对小平移保持稳定（特征位置不敏感）
61×1 卷积与上下采样
1×1 卷积
- 跨通道信息集成；升维与降维；
- 引入非线性（后接激活函数），让网络更深、学更复杂决策边界；
- 不改变感受野与特征图尺寸，且只增极少参数、计算代价微乎其微。
降采样与上采样
CNN 可构建为分析-合成金字塔：分析时降采样（减空间维度、降算力、扩感受野、提取高级语义），合成时上采样（恢复空间细节）。
| 方向 | 方法 |
|---|---|
| 降采样 | 步长卷积、池化 |
| 上采样 | 反池化 (Unpooling)、插值（最近邻/双线性）、转置卷积（反卷积，先膨胀再卷积） |
7感受野与特征图
感受野（Receptive Field）
一个神经元的感受野是输入信号中它所敏感的区域。MLP 中每个神经元的感受野是整个输入；CNN 中每个神经元只能"看到"输入的一部分（由卷积核大小决定）。网络越深，感受野越大；常希望最后一层感受野覆盖整张图（如全局平均池化天然覆盖全图）。
特征图（Feature Map）
- 特征图既可指卷积层输出的某个通道，也可指某层所有通道的整体堆叠；
- 对图像是 2D 空间数组；对视频是 3D 时空数组；
- 随网络加深：空间分辨率越来越低，通道数越来越多——浅层敏感于边缘/线条，深层组合成角点、纹理乃至高级语义（信息重组）。
从分类到像素级理解：分类输出单个类别向量（全局池化压成一点）；稠密预测（如语义分割）需保留空间位置。降采样太多则语义强但位置模糊，太少则位置准但语义弱（感受野太小）。

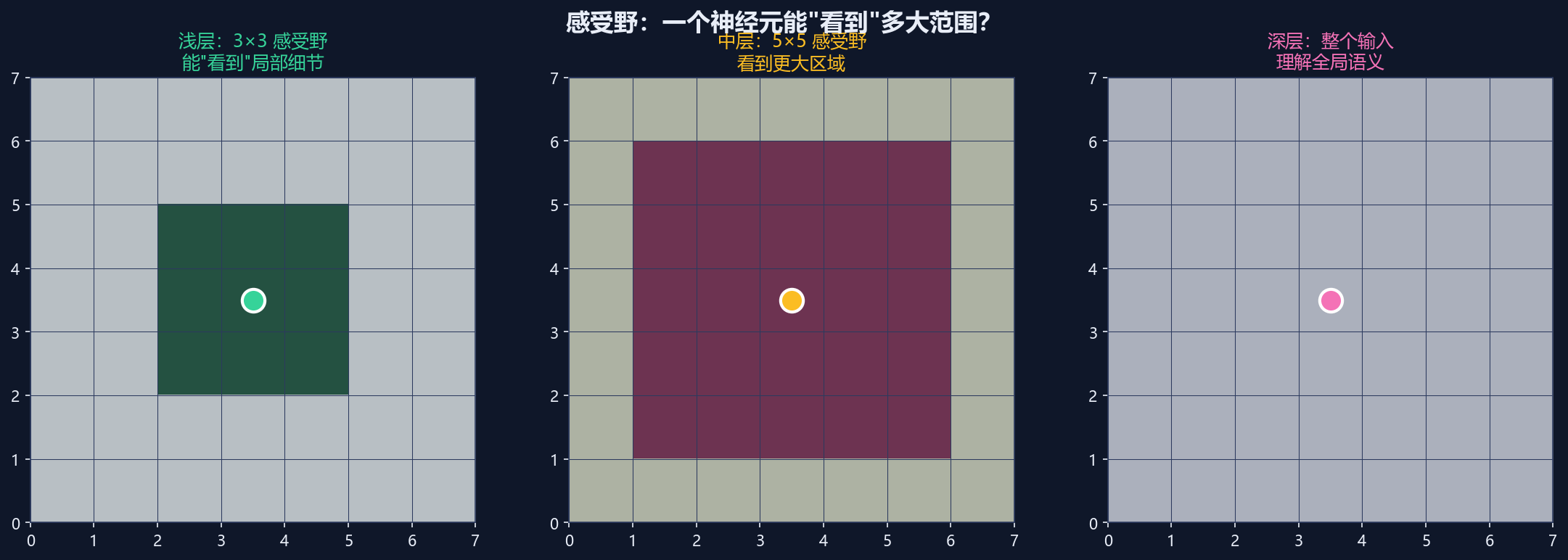

感受野的定义：
- 一个神经元能"看到"的输入区域
- 就像你的"视野"有多大
浅层感受野：
- 只能看到一小块区域
- 提取局部特征（边缘、纹理）
深层感受野：
- 能看到更大区域
- 提取全局特征（物体、场景）
如何扩大感受野？
1. 增加卷积核大小（比如从3×3到5×5）
2. 堆叠更多层（每层扩大一点）
3. 使用池化（尺寸减半，感受野加倍）
4. 使用空洞卷积（不增加参数）
空洞卷积：
- 卷积核元素之间有间隔
- 等效核大小 = (K-1)×d + 1
- d是空洞率，K是原始核大小
- 例子：3×3卷积核，空洞率2 → 等效5×5
特征图的变化：
- 浅层：尺寸大，通道少，细节多
- 深层：尺寸小，通道多，语义多
- 就像"金字塔"：越往上越小，但信息越抽象
核心意思：
特征图 = 卷积层输出的"特征地图"，每个通道检测一种特征
举个例子：
输入图像（猫的照片）经过卷积层后：
通道1（边缘检测）：
- 检测到猫的轮廓
- 值大的地方 = 有边缘
通道2（纹理检测）：
- 检测到猫的毛发纹理
- 值大的地方 = 有纹理
通道3（颜色检测）：
- 检测到猫的颜色
- 值大的地方 = 有特定颜色
...共64个通道，每个检测不同特征
特征图的变化规律：
浅层（第1层）：
- 尺寸大（和原图差不多）
- 通道少（64个）
- 特征简单（边缘、颜色）
深层（第10层）：
- 尺寸小（缩小很多）
- 通道多（512个）
- 特征复杂（眼睛、耳朵、整体形状）
可视化深层特征图：
用PCA把512维降到3维，映射到RGB：
- 同色区域 = 网络认为相似的特征
- 比如"天空"都是蓝色，"建筑"都是红色
生活类比：
- 特征图：像不同滤镜下的照片
- 每个通道：像一种特殊的眼镜
- 浅层特征：像看到线条和颜色
- 深层特征：像看到物体和场景
8编码器-解码器与 U-Net
编码器以图像为输入逐层降采样到低维特征图；解码器以低维特征为输入逐层上采样到图像输出。二者结合即编码器-解码器架构，强制信号通过一个信息瓶颈——迫使网络抽象，同时降采样省内存算力。
核心意思：
编码器 = 压缩信息，解码器 = 恢复信息，像"压缩-解压缩"过程
举个例子：
图像分割任务（给每个像素分类）：
编码器（下采样）：
输入：256×256×3（原图）
→ 卷积+池化 → 128×128×64
→ 卷积+池化 → 64×64×128
→ 卷积+池化 → 32×32×256
→ 卷积+池化 → 16×16×512（瓶颈）
作用：提取特征，压缩信息
问题：空间信息丢失了！
解码器（上采样）：
输入：16×16×512（瓶颈）
→ 上采样+卷积 → 32×32×256
→ 上采样+卷积 → 64×64×128
→ 上采样+卷积 → 128×128×64
→ 上采样+卷积 → 256×256×类别数
作用：恢复空间信息，输出分割结果
U-Net的跳跃连接：
编码器的特征 → 拼接 → 解码器 好处：保留空间细节，分割更精准
生活类比：
- 编码器：像把文章压缩成摘要
- 解码器：像把摘要扩写回文章
- 跳跃连接：像写摘要时保留原文关键段落
为什么需要编码器-解码器？
1. 减少计算量（压缩后处理更快） 2. 扩大感受野（看到更大范围） 3. 提取语义特征（理解图像内容）
9经典网络与 ResNet ⭐
ImageNet 数据集：约 100 万张带标签图像、1000 个类别，是经典网络的试金石（ILSVRC 竞赛）。
| 网络 | 层数 | 特点 |
|---|---|---|
| LeNet | ~7 层 | 最早的卷积网络（手写数字） |
| AlexNet | 8 层 | 2012 ImageNet 突破，ReLU + Dropout |
| VGG | 16 层 | 统一用 $3 \times 3$ 小卷积堆叠 |
| GoogLeNet | 22 层 | Inception 模块 |
| ResNet | 152 层 | 2015 ILSVRC 冠军，错误率 3.57%，引入残差连接 |
问题：网络太深会"退化"
- 深层网络效果反而不如浅层
- 因为信息经过太多层会"丢失"
残差连接的做法：
- 不直接学输出 F(x)
- 而是学"和输入的差" F(x) - x
- 最终输出 = x + F(x)
就像：
- 你要从 A 走到 B
- 不是走一条很长的路
- 而是"从 A 出发，走一小段修正，回到 A + 修正"
好处：
- 梯度可以直接传回去（不会消失）
- 网络可以很深（100+层）而不会退化
问题：深度网络的"退化"现象
- 网络越深，效果反而越差
- 不是过拟合（训练集上也差）
- 是因为梯度消失/爆炸
残差连接的做法：
- 不直接学输出 F(x)
- 而是学"和输入的差" F(x) - x
- 最终输出 = x + F(x)
类比：
- 你要从A走到B
- 不是走一条很长的路
- 而是"A + 修正量"
- 修正量很小，容易学
好处：
1. 梯度可以直接传回去（不会消失）
2. 网络可以很深（100+层）
3. 至少不会比浅层差（最坏情况F(x)=0）
ResNet的贡献：
- 让网络可以训练到100+层
- 在ImageNet上取得突破
- 成为深度学习的里程碑
残差块的结构：
- 输入 → 卷积 → BN → ReLU → 卷积 → BN → +输入 → ReLU
- 跳跃连接绕过两层卷积
- 梯度可以通过跳跃连接直接传回
核心意思：
残差连接 = "抄近道"，让梯度可以直接传回去，解决深层网络的退化问题
举个例子：
传统网络（无残差）：
输入x → 层1 → 层2 → ... → 层n → 输出F(x)
问题：层数太多，梯度会消失，网络退化
残差网络：
输入x → 层1 → 层2 → ... → 层n → F(x)
↓ ↓
└──────────────────────────────→ + → 输出 = x + F(x)
跳跃连接：x 直接加到输出上
好处：
1. 梯度可以通过跳跃连接直接传回去（不会消失）
2. 网络可以很深（100+层）
3. 至少不会比浅层差（最坏情况F(x)=0，输出=x）
数值示例：
输入x = 100
传统网络：F(x) = 0.01（梯度消失，输出很小）
残差网络：x + F(x) = 100 + 0.01 = 100.01（输出接近输入）
生活类比：
- 传统网络：像走一条很长的路，可能迷路
- 残差网络：像有"高速公路"，可以直接到达目的地
ResNet的贡献：
- 让网络可以训练到100+层
- 在ImageNet上取得突破
- 成为深度学习的里程碑
⭐重点例题
输出 $$= (W - F + 2P)/S + 1$$
$$= (32 - 5 + 2 \times 2)/1 + 1$$
$$= 31/1 + 1 = 32$$
结论：输出为 $32 \times 32$（same 填充，尺寸不变）。
每个滤波器 $$= C_{in} \times K \times K = 3 \times 3 \times 3 = 27$$（$$+1$$ 偏置 $$= 28$$）
整层 $$= C_{out} \times (C_{in} \cdot K \cdot K + 1) = 64 \times 28 = 1792$$
对应课件例题：输入 3 通道、3×3 核，每个滤波器参数 $= 3 \times 3 \times 3 = $27（答案 b）；滤波器个数 = 输出通道数，题目未给则无法确定。
② 残差连接作用：让网络学习残差 $h(x)-x$ 而非直接学 $h(x)$，形成嵌套函数类，缓解深层退化与梯度问题，使极深网络（152 层）可训练。
