视觉计算 · 第7章

Transformer 网络

从 CNN 的局部性局限出发，理解注意力机制、词元（Token）、QKV 缩放点积注意力、自注意力与多头注意力，以及位置编码、Encoder-Decoder 架构和视觉 Transformer（ViT）。

📚 学习进度

🎯学习目标

理解 CNN 处理全局信息的局限，以及 Transformer 的引入动机；
掌握注意力机制、词元（Token）化与词元序列；
理解 Query-Key-Value 与缩放点积自注意力的计算；
掌握多头自注意力、Transformer Block（FFN + LayerNorm + 残差）；
理解置换等变性与位置编码、因果（掩码）注意力；
比较 CNN 与 Transformer，了解 ViT 与大语言模型。

1CNN 的局限

CNN 的核心是局部性思想：图像不同局部区域可被安全地独立处理。但其局限是不擅长处理全局信息。

⚠️ 例子一个卷积核大小为 3 的 2 层 CNN，要比较 x₁ 和 x₇——它做不到，因为没有任何神经元同时连接到 x₁ 和 x₇（二者超出了感受野范围）。

CNN 处理全局信息的两种方式：

方式1：增大卷积核尺寸；
方式2：堆叠更多层，扩大深层神经元的感受野。

2MLP / CNN / RNN 对比

架构	优点	缺点
全连接 MLP	可全局信息传递	参数量大；无法处理变长；无平移/旋转不变性
卷积 CNN	参数少（权值共享）；平移不变；可并行	长程依赖建模弱（需堆叠层）
循环 RNN	处理任意长度序列；有时序记忆	并行化困难；长程依赖建模弱

💡 Transformer 的定位Transformer 推广扩展了 CNN 思想——把信号处理分解为"独立且相同处理"的块，同时增加可跨块混合信息的注意力层，从而建模块之间的依赖关系。

3注意力机制

注意力是一种高效处理全局信息的策略：只聚焦于信号中对当前任务最显著的部分，而不是一次性接收整个场景。

在神经网络中，第 l 层的一组神经元会关注第 l−1 层的一组神经元，以决定如何响应。例如若"要求"报告图中任意汽车的颜色，它们就应把注意力导向上一层中代表汽车颜色的神经元。

4词元（Token）与词元化

词元（Token）是神经元的另一种组合形式，可视为封装的信息组，用一个列向量 $t \in \mathbb{R}^{d \times 1}$ 表示（也叫代码向量）。Transformer 运行在词元阵列之上（矩阵 $X$ 是词元的一维阵列）。

数据词元化

用一个 Token 代表图像中的每一个图像块（patch），整幅图对应一个词元阵列；
直接向量化：不涉及学习，只是数据重排（如 16×16 像素 RGB 拉成 768 维向量 x）；
低维投影：引入可学习的嵌入矩阵 $W$，$z = W \cdot x$。

💡 万物皆可词元化通用策略：把输入切成块（chunks），把每个块投影成一个向量。文本、图像、音频都适用。

Transformer 对词元有两项核心操作：线性组合与逐点非线性变换（主流用 MLP，含可学习参数）。

💡 通俗理解：词元 = "信息块"

什么是词元？

- 把输入切成小块，每块叫一个词元

- 就像把文章切成"词"或"句子"

在文本中：

- "我喜欢深度学习" → ["我", "喜欢", "深度", "学习"]

- 每个词就是一个词元

在图像中：

- 把图像切成16×16的小块

- 每个小块就是一个词元

- 每个词元是一个向量（比如768维）

词元化的好处：

- 统一处理不同类型的输入

- 文本、图像、音频都可以切成词元

- Transformer只需要处理词元序列

词元 vs 像素：

- 像素：很小，信息量少

- 词元：更大，包含更多语义信息

- 例子：一个16×16的词元包含256个像素的信息

5Query-Key-Value 注意力 ⭐

注意力层是一种特殊的词元线性组合——它是一个权重由数据动态决定的全连接层（也叫"动态池化"：加权平均，权重随输入动态确定）。

权重矩阵 A 是输入数据的函数，告诉我们应关注（赋予较高权重）哪些词元；
A 通常仅含非负值；A 实际确定了词元的组合权重。

QKV 三角色（点击翻转）

❓

Query

查询 Q=WqX

当前词元发出的"我想找什么"。与各 Key 做匹配算相似度

🔑

Key

键 K=WkX

每个词元的"我是什么"。Q·Kᵀ 决定注意力权重

📦

Value

值 V=WvX

每个词元实际携带的内容。按权重 A 加权求和得输出

QKV 与缩放点积注意力

三个可学习映射矩阵把词元投影为 Query（查询）、Key（键）、Value（值）。Q 与 K 的匹配相似度决定权重，再对 V 加权求和：

$$Q = W_q \cdot X ,  K = W_k \cdot X ,  V = W_v \cdot X$$
注意力权重 $$A = \text{softmax}( Q \cdot K^T / \sqrt{d_k} )$$     ← 缩放点积（除以 $$\sqrt{d_k}$$）
输出 $$= A \cdot V$$                               ← 对 Value 加权求和

⭐ 为什么要除以 $\sqrt{d_k}$点积 $Q \cdot K^T$ 的数值随维度 $d_k$ 增大而变大，会把 softmax 推向饱和区使梯度变小。除以 $\sqrt{d_k}$ 做缩放，让数值稳定、梯度良好。

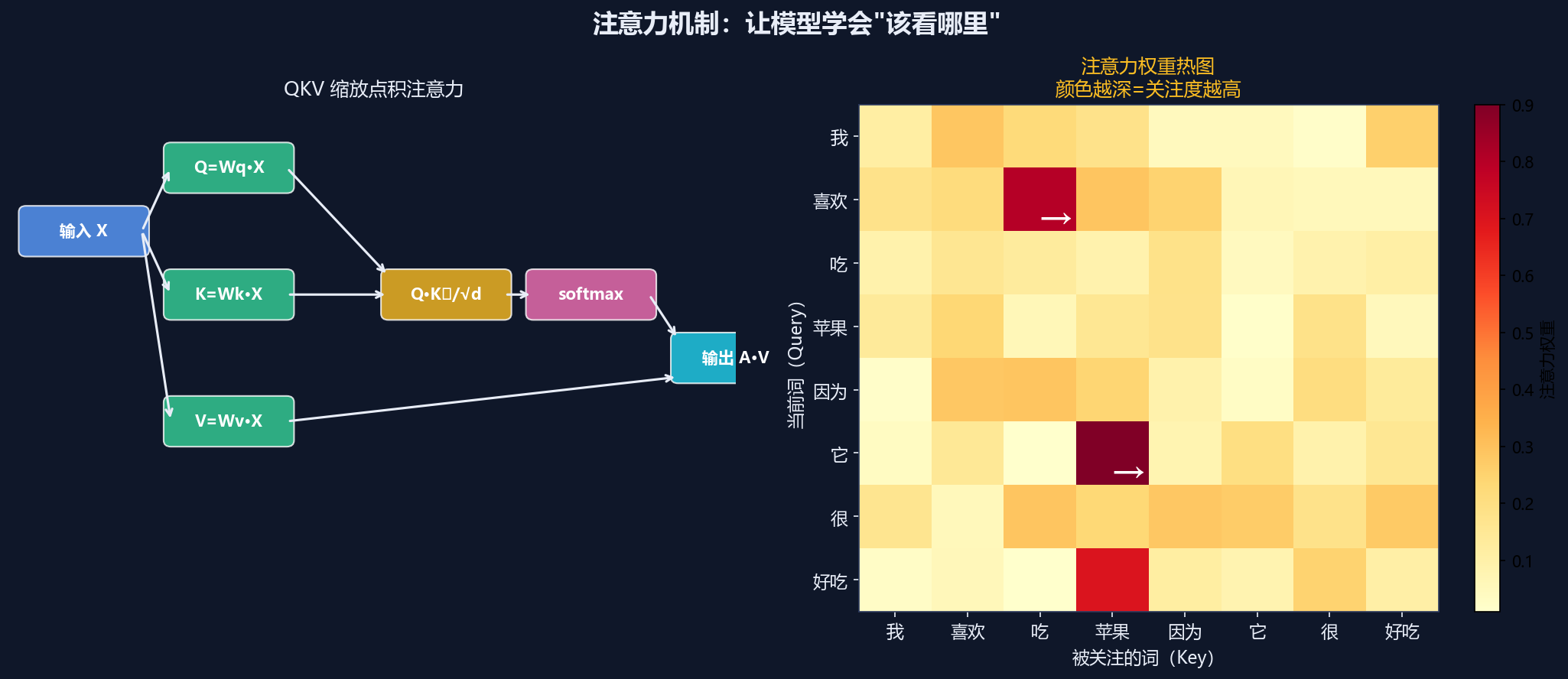

图1 · QKV 缩放点积注意力流程

注意力机制：让模型学会"该看哪里"

💡 通俗理解 QKVQuery 是"我在找什么"，Key 是"我是什么"，Value 是"我的内容"。就像在图书馆找书：Query 是你的需求，Key 是书名，Value 是书的内容。模型通过匹配 Query 和 Key 找到最相关的书，然后读取它的内容（Value）。

💡 注意力权重 = 关注度注意力权重就是"关注度"——越重要的词关注越多。softmax 把分数变成概率分布，让所有权重加起来等于 1，就像分配你 100% 的注意力。

💡 通俗理解：QKV 注意力详解

核心意思：

QKV = 图书馆找书：Query是需求，Key是标签，Value是内容

举个例子：

句子："猫坐在垫子上因为它很软"

计算"它"的注意力：

Query（"它"想找什么）：
    "我是一个代词，我需要找我的先行词"

Key（每个词的标签）：
    "猫"：我是一个名词，可能是动物
    "坐"：我是一个动词
    "垫子"：我是一个名词，可能是物品
    "软"：我是一个形容词

Value（每个词的内容）：
    "猫"：[0.2, 0.8, 0.1, ...]
    "坐"：[0.1, 0.1, 0.9, ...]
    "垫子"：[0.3, 0.2, 0.5, ...]
    "软"：[0.4, 0.1, 0.3, ...]

计算相似度（Q·K）：
    "猫"：0.8（很相似，都是名词）
    "坐"：0.2（不太相似）
    "垫子"：0.5（有点相似）
    "软"：0.3（不太相似）

Softmax后得到权重：
    "猫"：0.6
    "垫子"：0.2
    "软"：0.1
    "坐"：0.1

最终输出 = 加权求和：
    0.6×"猫" + 0.2×"垫子" + 0.1×"软" + 0.1×"坐"

结果："它"的表示包含了"猫"的信息（因为权重最大）

生活类比：

就像在图书馆找书：

- 你说："我要找关于深度学习的书"（Query）

- 每本书的标签是：机器学习、烹饪、数学...（Key）

- 你根据标签选书，相关度高的多看几眼（权重）

- 最后你带走的书 = 相关度高的书的内容（Value）

6自注意力（Self-Attention）

自注意力：Q、K、V 都来自同一组输入词元，让每个词元根据其他词元的上下文来优化自身表示。

💡 通俗理解自注意力自注意力让每个词都能"看到"其他所有词，然后根据相关性调整自己的表示。比如句子"猫坐在垫子上"，"它"这个词通过自注意力知道"它"指的是"猫"而不是"垫子"。

词元 t₂ 关注代表"黑斑羚"其他部位的词元，借助上下文把 t₂ 优化为更抽象、捕捉"黑斑羚"标签的向量；
减少被关注图像块之间不共享的噪声，放大它们的共性。

⭐ 动态感受野 & 打破空间限制① 动态性：Query 变了，生成的"感受野"（高亮区域）就完全变了——这在 CNN 中不可想象（CNN 卷积核感受野形状固定）；② 打破空间限制：注意力完全无视空间距离，只要特征匹配就能赋高权重，"天涯若比邻"。

💡 通俗理解：自注意力详解

核心意思：

自注意力 = 每个词都能看到所有词，根据相关性调整自己的表示

举个例子：

句子："猫坐在垫子上因为它很软"

传统方法（CNN）：
- 只能看到局部（比如3个词的窗口）
- "它"可能只能看到"垫子上"
- 不知道"它"指的是"猫"

自注意力：
- 每个词都能看到所有词
- "它"可以看到"猫"、"坐"、"垫子"、"软"
- 根据相似度，"它"主要关注"猫"
- 所以"它"的表示包含了"猫"的信息

动态感受野：
- Query变了，关注的区域就变了
- 如果Query是"软"，可能主要关注"垫子"
- 如果Query是"它"，可能主要关注"猫"

打破空间限制：
- CNN只能看邻近像素
- 自注意力可以看任何位置
- 只要特征匹配，就能赋高权重
- "天涯若比邻"

生活类比：

- CNN：像通过一个小孔看世界，只能看到局部

- 自注意力：像有全局视野，能看到所有东西

7多头自注意力（Multi-Head Self-Attention）

映射矩阵 W_q、W_k、W_v 定义了一种"相似度概念"。单个自注意力层只能用一种方式衡量相似度。Transformer 使用多头自注意力：并行运行 k 个注意力层（头），各自学习不同的相似度/关注模式，再拼接。

图2 · 多头自注意力：k 个头并行 → 拼接 → 线性投影

💡 多头注意力详解：并行运行多个注意力

核心意思：

多头注意力 = 并行运行多个注意力，每个关注不同的"相似度概念"

举个例子：

句子："猫坐在垫子上因为它很软"

单头注意力：
- 只能用一种方式衡量相似度
- 比如只看词性（名词关注名词）
- "它"可能关注"猫"和"垫子"

多头注意力（假设4个头）：
- 头1：关注词性（名词→名词）
    "它" → "猫"(0.6), "垫子"(0.3)
- 头2：关注语义（代词→先行词）
    "它" → "猫"(0.7), "垫子"(0.2)
- 头3：关注位置（距离近的词）
    "它" → "垫子"(0.5), "软"(0.3)
- 头4：关注语法关系（主语→宾语）
    "它" → "猫"(0.8)

最终：把4个头的结果拼接起来
    "它"的表示 = [头1结果, 头2结果, 头3结果, 头4结果]

为什么需要多头？

因为"相似度"有很多维度：
- 词性相似
- 语义相似
- 位置相近
- 语法相关

单头只能学一种，多头能学多种！

生活类比：

- 单头：像一个人从一个角度看问题

- 多头：像多个人从不同角度看问题，综合意见

8完整 Transformer 架构

一个 Transformer Block 由以下部分组成：

注意力层：跨词元混合信息；
前馈层（Feedforward / MLP）：N 个逐位置网络，每个位置独立处理；同一层各位置权重相同，但不同层参数不同；
层归一化（Layer Norm）与残差连接。

整体常用 Encoder-Decoder 结构：Encoder 编码输入序列，Decoder 结合 Encoder 输出与已生成内容产生输出。

图3 · Encoder-Decoder 结构（含残差与 LayerNorm）

9置换等变性与位置编码 / 掩码注意力

置换等变（Permutation Equivariance）

纯注意力对词元的顺序不敏感（置换输入则输出同样置换）——这意味着它本身丢失了空间/顺序信息。

位置编码（Positional Encoding）

把一个表示位置的编码拼接到每个词元上，恢复位置信息。常用位置的周期性（正弦/余弦）表示：把坐标编码为一组不同频率正弦波在该位置的取值组成的向量。

$$\sin(x)$$      → 波长极短、频率极高
$$\sin(x/B^i)$$   → 波长极长、频率很低
（多个频率组合可唯一表示每个位置）

因果（掩码）自注意力 Causal Self-Attention

用于语言模型/自回归生成：每个位置只能看到当前及之前的输入，不能看未来。

⭐ 掩盖未来$QK^T$ 会给每个 query 对所有 key 打分（包括它后面的）。语言建模中"已知答案就太简单了"，所以把矩阵上三角部分置为 $-\infty$（softmax 后变 0），从而屏蔽未来词。每个位置的计算相互独立，前向推理与训练都易于并行。

💡 通俗理解：位置编码 = "告诉模型词序"

问题：

- 自注意力是"无序"的

- 不知道词元的先后顺序

- "我吃饭"和"饭吃我"是一样的

解决：位置编码

- 给每个词元加上"位置信息"

- 就像给每个词贴上"序号标签"

位置编码的方式：

- 正弦余弦函数：用不同频率的波

- 可学习位置编码：让模型自己学

- 相对位置编码：只关心相对距离

正弦余弦编码：

- 每个位置有不同的编码

- 相近位置的编码相似

- 远离位置的编码不同

- 就像给每个位置一个"指纹"

为什么用正弦余弦？

- 可以表示任意长度的序列

- 相对位置可以通过线性变换得到

- 计算高效

💡 位置编码详解：给每个词元加上"位置信息"

核心意思：

位置编码 = 给每个词元加上"位置信息"，告诉模型词序

举个例子：

句子："我 爱 深度 学习"

没有位置编码：
    "我" = [0.2, 0.8, 0.1, ...]
    "爱" = [0.3, 0.5, 0.7, ...]
    "深度" = [0.1, 0.9, 0.2, ...]
    "学习" = [0.4, 0.6, 0.3, ...]

问题："我爱学习"和"学习爱我"的表示一样！

有位置编码：
    位置0的编码 = [sin(0), cos(0), sin(0), ...] = [0, 1, 0, ...]
    位置1的编码 = [sin(1), cos(1), sin(1), ...] = [0.84, 0.54, 0.84, ...]
    位置2的编码 = [sin(2), cos(2), sin(2), ...] = [0.91, -0.42, 0.91, ...]
    位置3的编码 = [sin(3), cos(3), sin(3), ...] = [0.14, -0.99, 0.14, ...]

    "我" = [0.2, 0.8, 0.1, ...] + [0, 1, 0, ...] = [0.2, 1.8, 0.1, ...]
    "爱" = [0.3, 0.5, 0.7, ...] + [0.84, 0.54, 0.84, ...] = [1.14, 1.04, 1.54, ...]

现在："我爱学习"和"学习爱我"的表示不同了！

为什么用正弦余弦？

- 不同位置的编码不同
- 相近位置的编码相似
- 可以表示任意长度的序列
- 计算高效

生活类比：

- 位置编码：像给每个座位贴上号码牌

- 没有号码牌：不知道谁坐哪里

- 有号码牌：知道每个人的座位

10CNN 与 Transformer 对比 · ViT

相同点

都做 Token 化（可写成卷积核大小与步长都等于 K 的卷积层）；
都有 QKV / 1×1 卷积式投影（矩阵相乘 AB 可理解为 B 作为 1×1 卷积核对 A 的卷积）；
都有逐 Token 的 MLP（线性层本质是 1×1 卷积 + 逐点非线性）；
都用归一化、残差连接。

不同点

对比	CNN	Transformer
核心算子	K×K 滤波器（相邻区域一起处理）	尺寸为 1 的卷积 + 位置编码 + 注意力
感受野	固定形状、局部	注意力做全局操作，无视空间距离
空间信息	天然保留	靠位置编码补充（大卷积核会破坏置换不变性）

💡 ViT（Vision Transformer）把图像切成 patch 词元，加位置编码后送入标准 Transformer Encoder 做视觉任务——这就是把 Transformer 用于视觉的 ViT。

Transformer 因上下文很长（1024 甚至 4096 词元），在条件生成、情感分类、问答、文本摘要等 NLP 任务上非常强大（许多任务可被建模为词预测，自监督并行训练）。

⭐重点例题

例题1：写出缩放点积自注意力的计算步骤

① 由输入 $$X$$ 投影得到  $$Q=W_q X, K=W_k X, V=W_v X$$
② 计算相似度分数     $$S = Q \cdot K^T / \sqrt{d_k}$$   （缩放）
③ 归一化为权重       $$A = \text{softmax}(S)$$    （每行和为1，非负）
④ 加权求和输出       $$\text{Output} = A \cdot V$$

关键点：权重 $A$ 由数据动态决定；除以 $\sqrt{d_k}$ 防止点积过大导致 softmax 饱和、梯度消失。

例题2：为什么需要位置编码？纯注意力具有置换等变性——打乱词元顺序，输出只是相应打乱，模型本身分不清顺序/位置。位置编码（正弦/余弦周期表示）把位置信息拼接到每个词元上，恢复空间结构信息。

例题3：CNN 为何难处理全局依赖，注意力如何解决？ CNN 卷积核感受野局部且固定，比较相距很远的 $x_1$ 与 $x_7$ 时没有神经元同时连接二者，需靠堆叠层数慢慢扩大感受野。注意力做全局操作，任意两个词元可直接交互，且感受野随 Query 动态变化，天然建模长程依赖。

🎯自测（点击展开）

CNN 在处理全局信息上的主要局限是什么？

卷积核感受野局部且固定，相距很远的元素之间没有神经元直接连接，长程依赖需靠堆叠层数缓慢实现。

注意力层和普通全连接层的关键区别？

注意力是权重由输入数据动态决定的"动态池化"加权平均，而普通 FC 层权重固定。

QKV 各自的作用是什么？

Query 查询、Key 键用于计算匹配相似度决定权重；Value 值是被加权求和的内容。

缩放点积为什么要除以 √dₖ？

防止点积随维度增大而过大，把 softmax 推入饱和区导致梯度消失。

多头注意力相比单头有什么好处？

单头只能用一种方式衡量相似度；多头并行学习多种相似度/关注模式，表达更丰富。

因果（掩码）注意力如何屏蔽未来？

把注意力分数矩阵的上三角部分置为 −∞，softmax 后变 0，使每个位置看不到其后的词。
